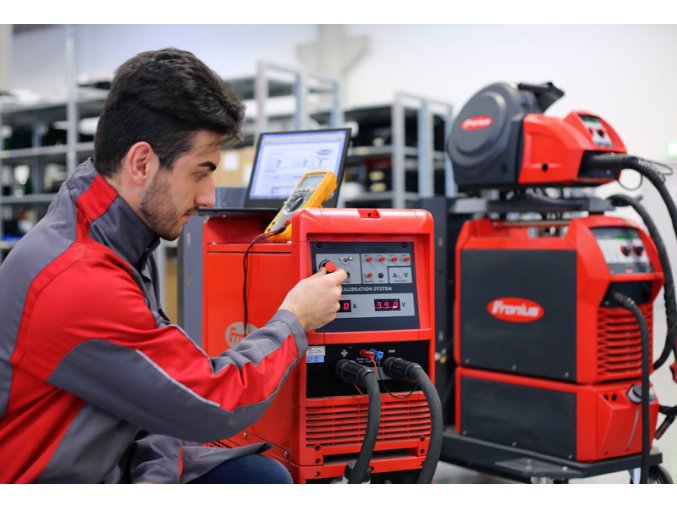

KALIBRÁCIA
/ Pri kalibrácii sa prúdový zdroj zaťažuje dynamickým odporom.
Pri tomto sa navzájom porovnáva a zaprotokoluje
požadovaná a skutočná hodnota zváracieho prúdu a napätia
i rýchlosť podávania drôtu, ak je toto podávanie prítomné.
Rozsah
Na zariadeniach sa kalibrujú zo strany Fronius:/ ampérmeter (zvárací prúd)
/ voltmeter (zváracie napätie)
/ posuv drôtu (m/min)
Výhody
Výhody pravidelnej kalibrácie:
/ reprodukovateľné výsledky zvárania
/ prenášateľné parametre na iné zariadenia
/ konštantná kvalita/dodržanie kvalitatívnych požiadaviek medzinárodných noriem
Výhody kalibrácie prostredníctvom Fronius:
/ špeciálne vyškolení servisní technici
/ kalibrácia a opravy priamo u zákazníka
/ preventívna údržba
/ najmodernejšie a výkonné vybavenie
/ dlhoročné skúsenosti
/ kompetentní partneri
/ vypracovanie kalibračného listu a skúšobného protokolu
/ pripomenutie kalibrácie po 12 mesiacoch
Smernice
/ Kalibrácia je vyžadovaná normami
EN ISO 3834-2 a EN ISO 9001/9002, pričom sa odporúča ročná kalibrácia.
Periodické prehliadky a kalibrácie
Prednosti pravidelných bezpečnostných prehliadok, prípadne údržby zváracích zdrojov sú celkom jednoznačné
Periodické prehliadky zabraňujú vzniku:
- osobných škôd
- vecných škôd
- výpadkov vo výrobe, prípadne prestojov
- právnych následkov v prípade úrazu
Dosť dôvodov na to aby ste vložili kontrolu prevádzkovej bezpečnosti do kompetentných rúk. Iba odborne
prevedená kontrola Vás zbaví, ako prevádzkovateľa zváracieho zariadenia, právnych rizík. Za pravidelné kontroly
zodpovedá prevádzkovateľ, takže Váš podnik a špeciálne jeho vedúci pracovníci. Neznalosť zákona pred trestom
neospravedlňuje.
Prevádzkovateľ je povinný urobiť bezpečnostnú prehliadku prostredníctvom
odborníka - elektrotechnika po prevedení každej zmeny, po prestavbe alebo
vstavbe, po údržbe alebo minímálne každných 12 mesiacov.
Firma TECHNOZVAR s.r.o. je autorizovaným servisom zváracej techniky Fronius.
Periodické prehliadky a kalibrácie vykonáva tím elektro inžinierov s 15 ročným skúsenosťami v oblasti
zvárania a odobornými prehliadkami, za účasti európskeho zváracieho technológa.
Prehliadky vykonávame podľa normy STN EN 60974-4.
Sled skúšok - periodická prehliadka:
a) Vizuálna prehliadka - horák/držiak elektródy, zváracia svorka spätného prúdu- napájacia sieť
- zvárací obvod
- kryt
- ovládacie prvky a indikátory
- všeobecné podmienky
b) Elektrická skúška - napätie naprázdno
- izolačný odpor
- odpor ochranného vodiča
c) Funkčná skúška - funkcia
- spínací prístroj napájacieho obvodu
- prístroj na zníženie napätia
- magnetický plynový ventil
- signálne a riadiace svetelné zdroje
- chladiaceho okruhu
d) Vyhotovenie protokolu
Sled skúšok - kalibrácia:
- napojenie na kalibračný vozík - 3 x merania zvar. prúdu / 3 x merania zvar. napätia
- 3 x meranie otáčok podávania drôtu
- vstup do menu zváračky a doladenia hodnôt podľa kalibračného vozíka
- vyhotovenie protokolu
Zabezpečenie kvality v súlade s EN IEC 60974-14
Pre spoločnosť Fronius je kvalita výroby zákazníka najvyššou prioritou. Na dlhodobé zabezpečenie tejto úrovne kvality zváracích systémov je potrebná pravidelná kalibrácia. Najmä pri zváracích operáciách je veľmi dôležité, aby systémy poskytovali rovnaké a konzistentné výsledky zvárania počas celej životnosti. Spoločnosť Fronius preto odporúča jednoročný interval kalibrácie a kalibruje zariadenia na zváranie v ochrannej atmosfére aj DeltaSpot v súlade s najnovšími predpismi.
Kedy zvárací systém MUSÍ byť kalibrovaný:
| Štandard |
Dizajnová trieda |
Čo je zvárané: |
|
| ISO 3834-1 |
EXC I |
Schody, zábradlia, rampy, zimné záhrady atď... |
Odporúčané stránky |
EN 1090
ISO 3834-3 |
EXC II |
Oceľové komponenty alebo nosné konštrukcie vystavené statickému zaťaženiu do triedy pevnosti S700EN |
Kalibrácia |
EN 1090
ISO 3834-2 |
EXC III |
Strešné konštrukcie, mosty, veže, stožiare, žeriavové dráhy atď. |
Kalibrácia |
EN 1090
ISO 3834-2 |
EXC IV |
Cestné a železničné mosty v obývaných oblastiach, jadrové elektrárne, prehrádzky atď... |
Kalibrácia |
Podrobný popis služby
- Vykonajte podrobné kontroly systému
- Meranie napätia, prúdu a rýchlosti vodiča
- Analýza výsledkov z hľadiska dodržiavania tolerancií
- Nové nastavenie systému – vykonáva sa presné nastavenie parametrov zvárania
- Dodržiavanie
- Normy zabezpečenia kvality ISO 9000-ff
- Zákon o zodpovednosti za výrobky
- EN IEC 60974-14 (overovanie zariadení na oblúkové zváranie)
- Vydanie kalibračného certifikátu a protokolu o skúške vrátane nameraných hodnôt
- Umiestnenie kalibračného štítku po dokončení kalibrácie
Technici spoločnosti Fronius môžu na požiadanie kalibrovať aj zváracie zariadenia iných výrobcov!
Prehľad vašich výhod
- V súlade so štandardizovanými požiadavkami na kvalitu: Pravidelná kalibrácia zváracích zdrojov je nevyhnutná, najmä pre špeciálne požiadavky na kvalitu v presnej oblasti zváracej techniky. Kalibračný certifikát a protokol o skúške sa tu používajú na splnenie dokumentačných a dôkazových povinností.
- Reprodukovateľnosť: Po stanovení správnych parametrov zvarového švu je dôležité, aby sa dali nepretržite reprodukovať. Ročná kalibrácia umožňuje dosiahnuť rovnaké výsledky zvárania pre všetky zvary.
- Prenosnosť: Prenos zadaných parametrov zvárania do rôznych zváracích strojov je možný len vtedy, ak sú všetky zdroje energie kalibrované súčasne a poskytujú rovnaké výsledky s rovnakými nastaveniami.
- Kalibrácia podľa EN IEC 60974-14: Európska normaEN IEC 60974-14 definuje validačné postupy pre zariadenia na oblúkové zváranie a musia ju povinne dodržiavať všetci výrobcovia, ktorí sú certifikovaní podľa EN 1090 (norma pre výrobu oceľových konštrukcií a hliníkových konštrukcií).
